同じ愛知県春日井市にある、愛知電機様の
特高変電所設備と変電所内高圧設備、付随する配電盤点検を行いました。

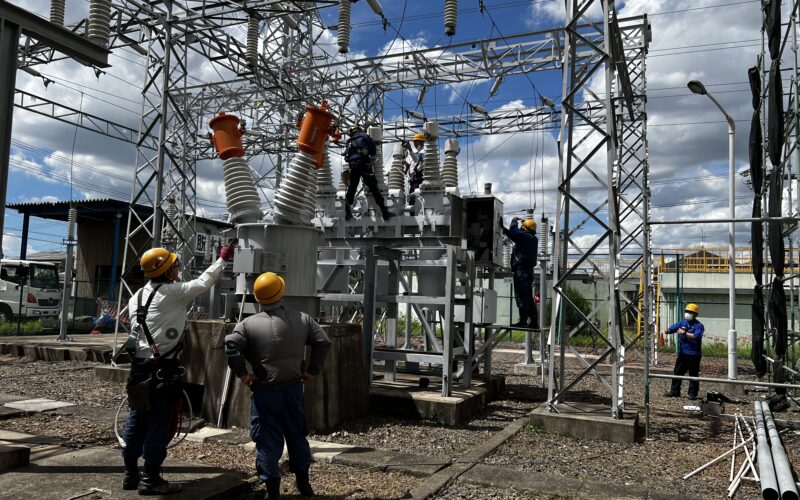

特高変電所は77kV受電、OCB・LS・LA・Trの細密点検、
支持碍子・長幹碍子の外観清掃点検、接地抵抗測定を行いました。

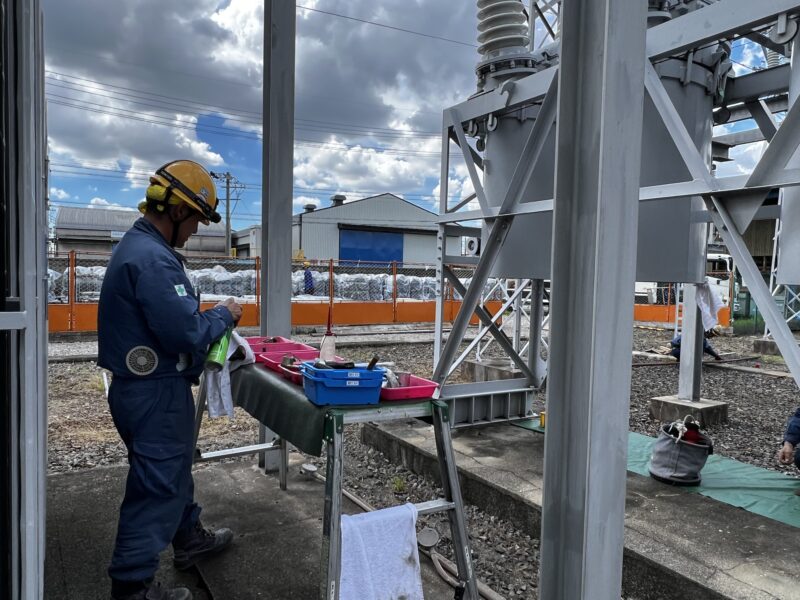

OCB(油遮断器)は細密点検(碍子清掃･絶縁抵抗測定･諸試験他)に加えて、機構部分解手入れ・電装品取替を行い、
経年劣化による固渋固着を解消するとともに、
操作箱内電子機器を取り替えることにより、今後継続して
長く使っていただけるように提案・施工しました。
LS(断路器)の細密点検は断路部手入れ・投入時の接触確認・外観碍子清掃他を施工しました。
断路部を手入れするだけでも、投入不具合はほぼなくなります。
酸化被膜による接点不良は中部電力変電所のLSでもよくあります。
LA(避雷器)は外観碍子清掃・絶縁抵抗測定・接地線確認他を行いました。
落雷による障害を最小限に抑えるため、避雷器は存在します。

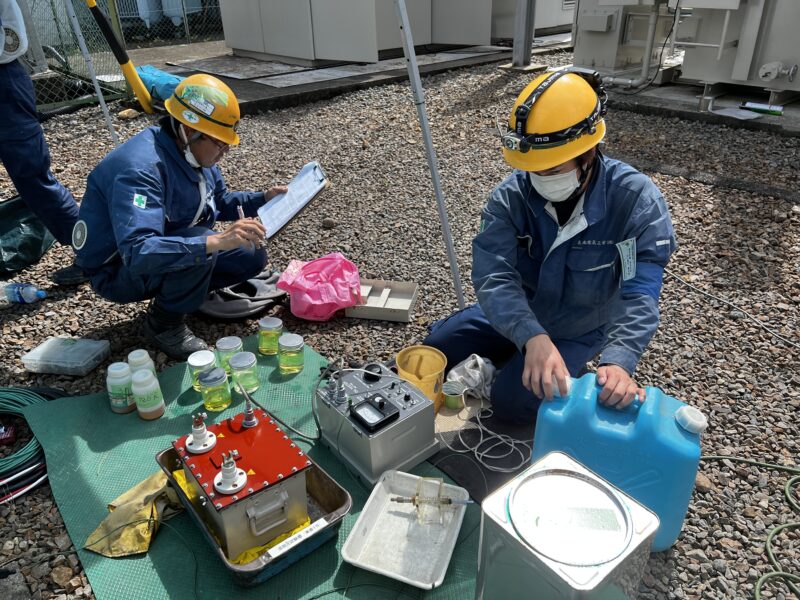

Tr(変圧器)は外観碍子清掃・絶縁抵抗測定・油３点試験・シリカゲル取替を行いました。
変圧器に異常があればもちろん工場内の電気も停まります。
絶縁油の状態もしっかり試験にて確認し、見極めます。

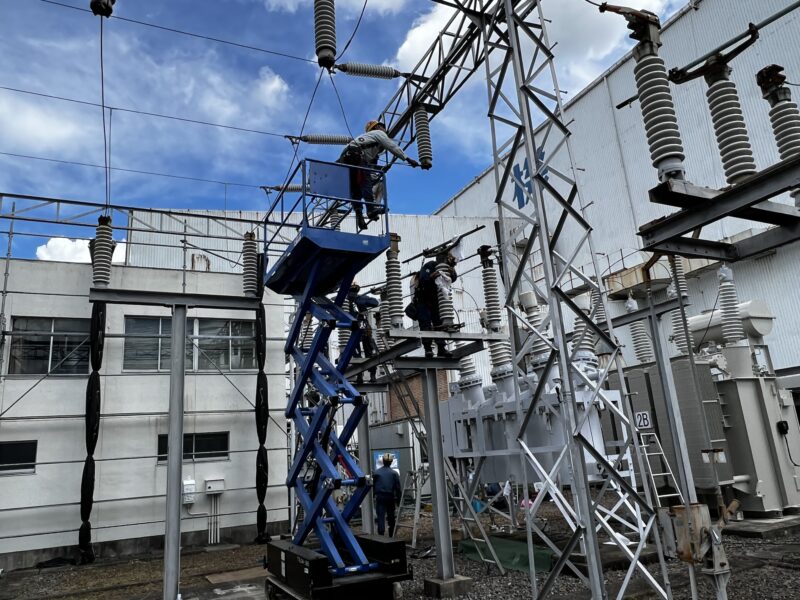

支持碍子・長幹碍子は高所作業車･長梯子にて外観清掃を行いました。
各機器･避雷器･鉄塔が本接地されているかの確認、
接地抵抗測定も滞りなく行いました。
されていない場合、漏電･落雷･事故等が起きた場合、
地絡してより一層大事故を起こしてしまいます。
part 2 では高圧機器･リレーについてお伝えします。
