トランス交換は「段取りで決まる工事」
トランス（変圧器）は、工場やビルの電気を安定して使うために
欠かせない設備ですが、年数が経ってくるとトラブルが出やすくなります。
突然の停電
絶縁の劣化
電圧の不安定
こういった不具合が出る前に、状態を見ながら交換していくことが大切です。
今回は、実際に行ったトランス取替工事について、
現場で気をつけたポイントや大変だった点をまとめました。
１ トランス交換工事の流れ（搬出〜試験まで）
トランス交換は、だいたい次の流れで進みます。
① 事前調査・段取り
② 既設トランスの撤去（搬出）
③ 新設トランスの搬入
④ 据付・固定
⑤ ケーブル結線
⑥ 試験（絶縁抵抗測定・本体耐圧試験・タップ確認）
重量物＋精密作業＋高圧設備が重なる工事なので、
どの工程も気が抜けません
２ トランス搬入で一番気を使うポイント

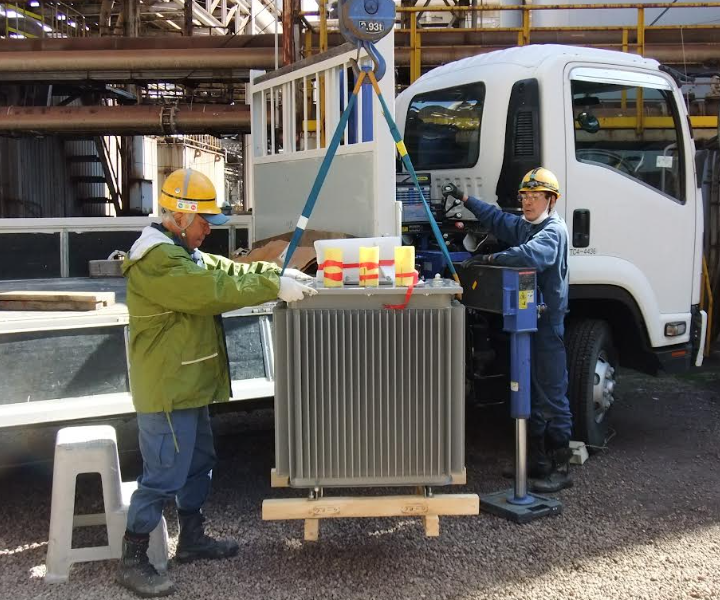

新トランス搬入（玉掛け作業）
今回の現場で一番気を使ったのは搬入作業です。
トランス重量：約500kg
搬入経路：段差あり（仮設ステージ作成）
特に注意したのはこの3点
転倒 落下 バランス崩れ
人力作業が入ると一気にリスクが上がるため、
動きを揃えることが重要です
３ 既設トランス撤去（安全作業が最優先）

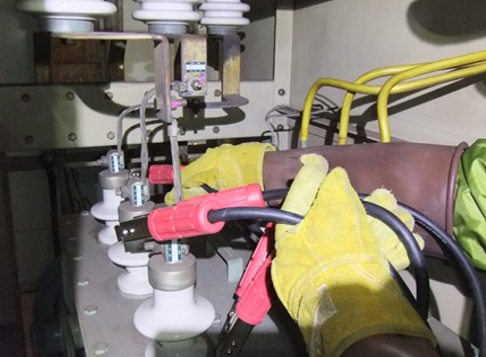

放電作業（着手前の安全処理）
作業前には必ず放電を行います。
ここを省くと事故につながるため、確実に実施します。

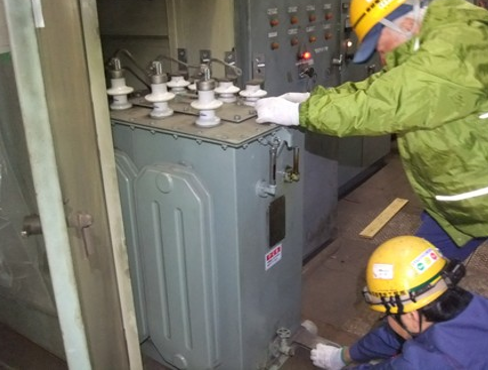

旧トランス搬出作業
既設トランスは約650kgありましたが、
タイヤ付きだったため比較的スムーズに搬出できました。
現場の感覚では「撤去より搬入の方が難しい」です
４ 据付作業の難しさ（ここが一番シビア）

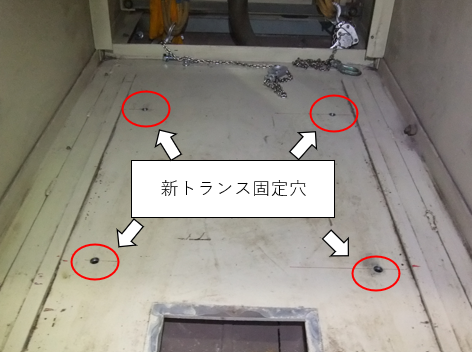

据付前の位置確認
固定穴位置の確認（ズレるとやり直し）
据付で一番大変だったのは、穴位置の合わせです。
少しでもズレると
再測定 再移動（500kg）
になります
現場でやったこと
仮置きして測る もう一度確認 少しずつ調整
一発で決めようとしないのがコツです
５ 新トランス搬入・据付

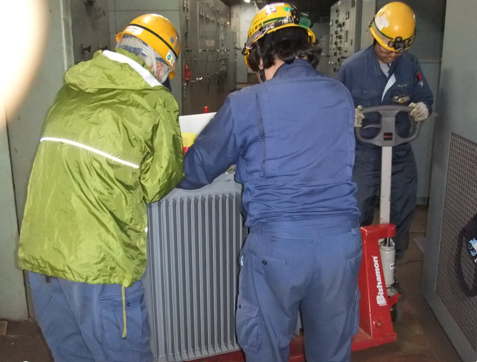

トランス搬入（人力での据付）
トランス据付後の状態（ケーブル接続前）
６ ケーブル結線作業

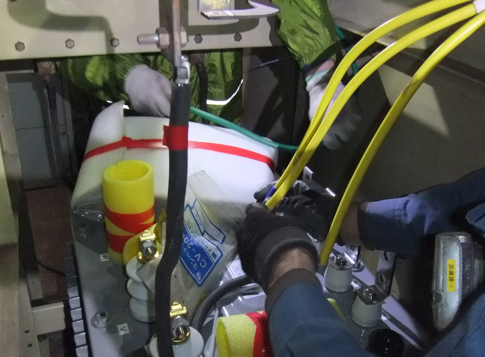

リード線作成・結線作業
結線では基本を確実に守ります。
赤・白・青の相確認
接続位置の確認
「事前準備＋現場判断」の両方が必要です。
７ 試験・最終確認

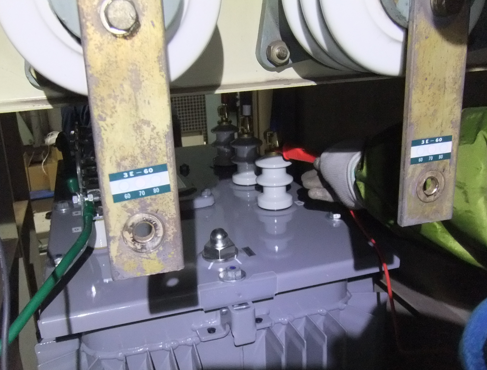

絶縁抵抗測定（最終確認）

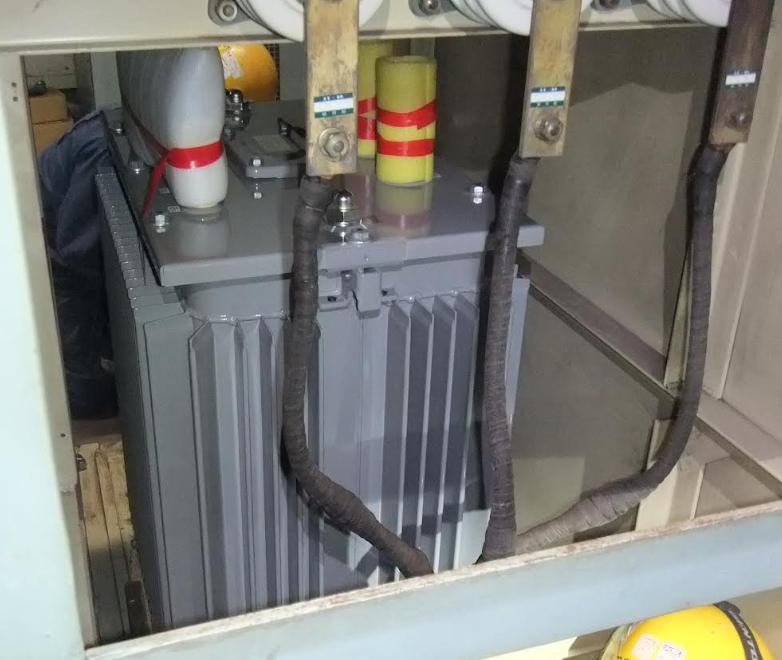

新トランス据付完了
据付・結線・試験まで問題なく完了し、無事に運用できる状態になりました。
８ まとめ｜トランス交換は“段取りと精度”
今回の現場を通して感じたのは、
段取りがしっかりしていれば、作業はうまくいく ということです。
搬入計画 事前検証 据付精度 チームでの連携
この4つが揃えば、安全に工事が進みます
